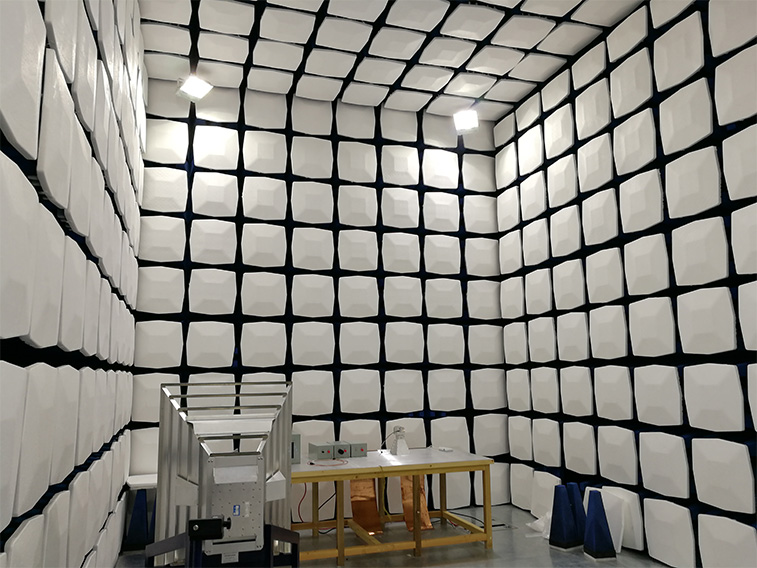

什么叫電波暗室?電波暗室分成哪幾種?用什么樣的材料建造的?能夠用以干什么?今天我給大伙兒講解下，帶你去了解電波暗室鮮為人知的秘密。

一、基本分類

暗室分成電波暗室（又稱半波暗室），微波暗室（又稱全波暗室），雷達仿真測試暗室。

二、主要用途

電波暗室主要是用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的規格和射頻吸波材料的選擇主要是由受試設備（EUT）的外行規格和測試規定明確，分1m法、3m法或10m法。按照實際應用規定還可定做各種各樣非標準暗室。

三、性能指標

頻率范圍：30MHz～18GHz

（一）吸波材料反射損耗：30MHz～18GHz≥15dB

（吸波材料選用復合吸波材料，即錐形含碳海綿吸波材料粘貼在鐵氧體上）

（二）屏蔽室屏蔽性能

磁場14KHz≥75dB

150KHz≥100dB

電場200KHz～50MHz≥110dB

平面波 50MHz～1GHz≥100dB

微波 1GHz～10GHz≥100dB10GHz～18GHz≥90dB

測試方法按GB12190-90標準

（三）歸一化場地衰減±4dB，場均勻性0～6dB，符合GJB2926-97標準。

四、構成結構

（一）屏蔽室：

屏蔽室由屏蔽殼體、屏蔽門、通風波導窗及各種電源濾波器等構成。按照客戶規定，屏蔽殼體可選用焊接式或拼裝式結構均可。

（二）吸波材料：

1.單層鐵氧體片：工作頻率范圍30MHz～1000MHz。

2.錐形含碳海綿吸波材料：錐形含碳海綿吸波材料是由聚氨脂泡沫塑料在碳膠溶液中滲透而成，具備比較好的阻燃特性。

五、主要用途

電波暗室用于模擬開闊場。與此同時用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的規格和射頻吸波材料的選擇主要是由受試設備（EUT）的外行規格和測試規定明確，分1m法、3m法或10m法。

屏宇屏蔽設備生產各種屏蔽室、局放屏蔽室、屏蔽機房、電磁屏蔽房、電波暗室和微波暗室，歡迎前來選購。
